O router CNC de 5 eixos se destaca no processamento de superfícies curvas intrincadas. Com seus cinco spindles executando processamento multifacetado, ele pode lidar com materiais como madeira, espuma de poliestireno e pedra. Encontra ampla aplicação em indústrias como aeroespacial, automotiva, instrumentos de precisão e equipamentos médicos.
A máquina router CNC de 5 eixos é capaz de processar uma ampla gama de materiais e pode executar processamento tridimensional e multifacetado com apenas um posicionamento. Ela possui alta precisão e a capacidade de cortar formas intrincadas, tornando-se amplamente aplicável em diversas indústrias, como móveis, moldes e construção.
Se você estiver interessado em informações mais específicas sobre máquinas CNC de 5 eixos, não hesite em nos contatar.
5 Spindles Rotativos: Com 5 spindles que podem girar 360°, ele pode processar flexivelmente peças de trabalho de várias formas e garantir a precisão do processamento.
Ampla Gama de Aplicações: Máquinas CNC de 5 eixos podem ser usadas para processar superfícies curvas complexas, peças de trabalho irregulares, vários moldes, móveis grandes de madeira maciça e esculturas de espuma de poliestireno, entre outros.
Troca Automática de Ferramentas: Equipado com 12 magazines de ferramentas, a velocidade de troca de ferramentas é rápida, o que melhora significativamente a eficiência da produção.
Alta Precisão: Usando uma variedade de componentes de marcas conhecidas, garante precisão enquanto entrega um processamento de alto desempenho.

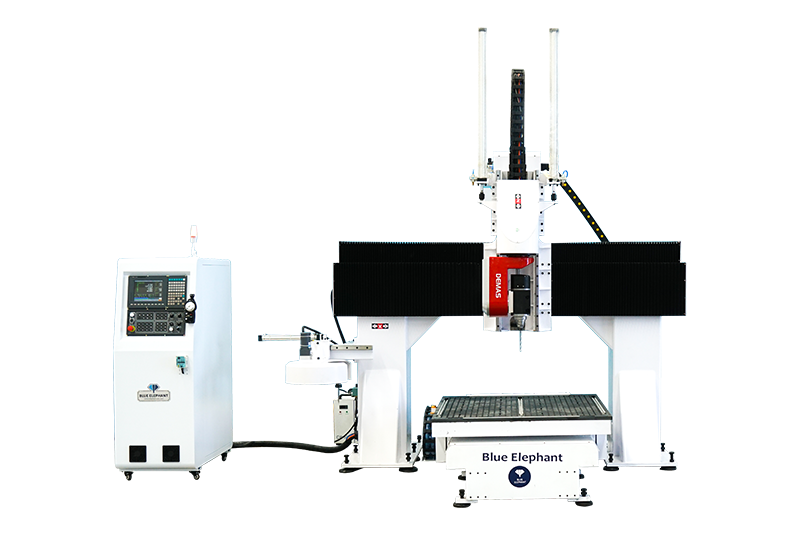

| Modelo | ELECNC1212-Router CNC de 5 Eixos |
| Deslocamento do eixo X,Y | 1200X1200mm |
| Deslocamento do eixo Z | 500mm |
| Tipo de spindle | Spindle de resfriamento a água de 12kw, 24000RPM |
| Tipo de inversor | Inversor Fuling de 15kw |
| Magazine de ferramentas | Trocador automático de ferramentas com 12 peças |
| Suporte de ferramenta com bucha | Suporte de ferramenta HSK F63 |
| Sistema de controle | Sistema de controle de 5 eixos Syntec 610-E5 com funções RTCP |
| Sistema de acionamento | Eixo X, Y 1.8kw; eixo Z 1.3kw motores servo Japan Yaskawa |
| Redutor | Japan Shimpo |
| Estrutura da máquina | Corpo de alta resistência com tratamento de têmpera |
| Mesa de trabalho | Mesa de trabalho com ranhura em T e vácuo (2 zonas) |
| Guia linear | Guia linear Taiwan 30# |
| Transmissão | Parafuso TBI Taiwan |
| Sistema de lubrificação | Sistema de lubrificação automática de 1.5L |
| Calibração de ferramenta | Calibração automática do sensor de ferramenta |
| Cabos | Cabos Igus da Alemanha com certificação CE, cUL |
| Software compatível | Software Powermill |
| Linguagem de comando | Código G |
| Voltagem de trabalho | 380V 3F 50HZ |

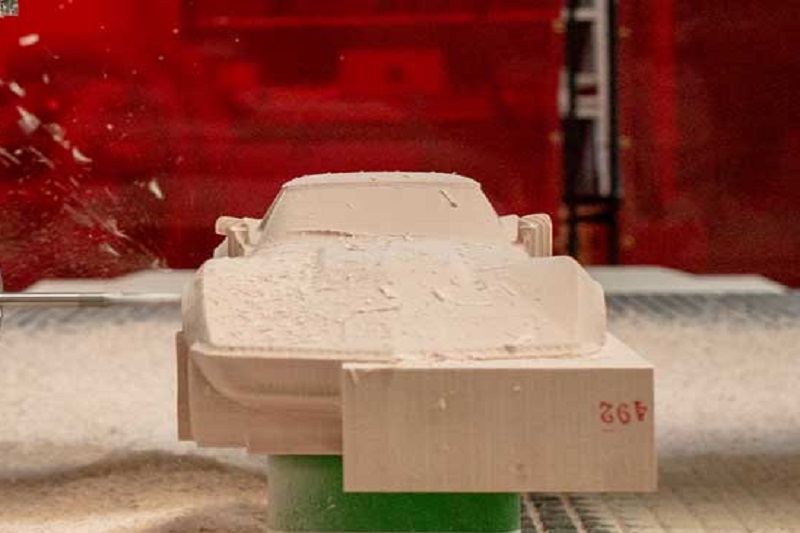

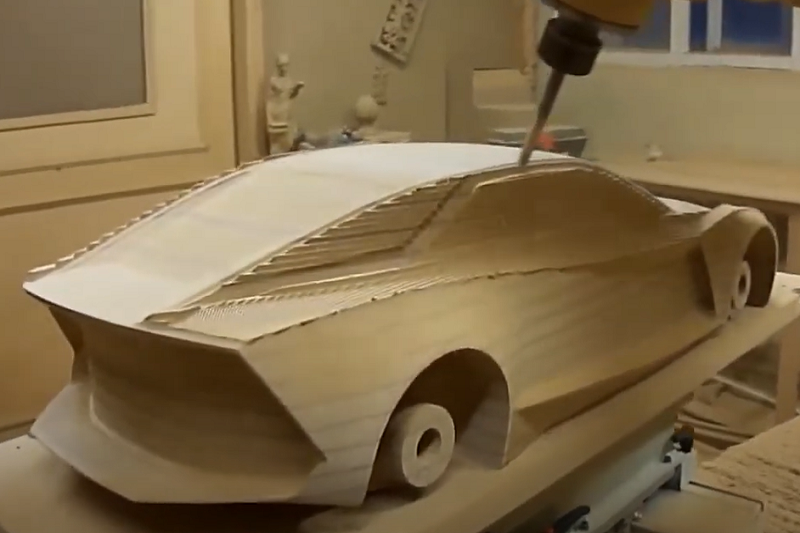

O router CNC de 5 eixos é capaz de produzir modelos 3D intrincados, melhorando significativamente a eficiência do processamento de peças complexas, esculturas artísticas e muito mais. Ele também é apto a lidar com uma variedade de materiais, incluindo madeira, pedra, plástico, borracha e materiais compósitos.
A alta precisão das capacidades do router CNC de 5 eixos torna-o uma escolha ideal para tarefas de processamento fino nas indústrias aeroespacial, militar e outros equipamentos de alta precisão.

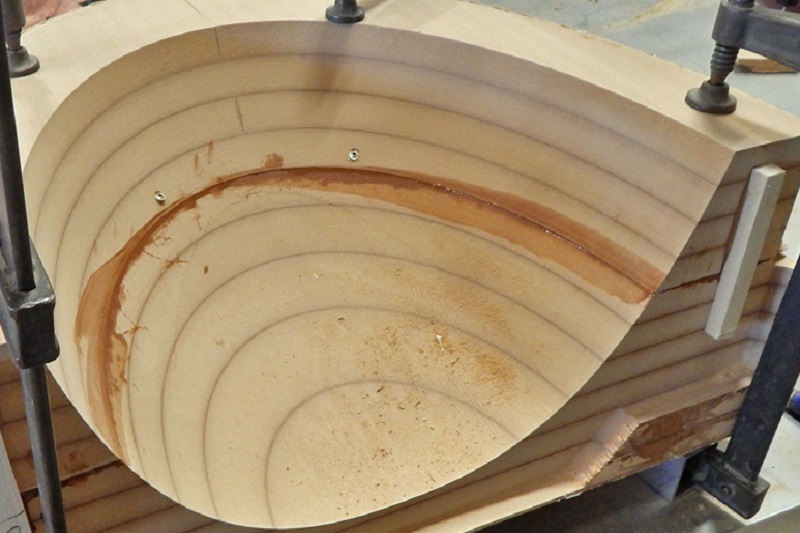

O router CNC de 5 eixos pode cortar rapidamente moldes em grandes volumes, tornando-se uma ferramenta valiosa para a produção de componentes complexos.
Ele pode alcançar produção de alta eficiência para gravação e corte de madeira, tornando-o adequado para aplicações nas indústrias de móveis e construção.
A máquina se destaca no processamento de precisão e no processamento tridimensional multidimensional de modelos, garantindo a produção de modelos de processamento satisfatórios.

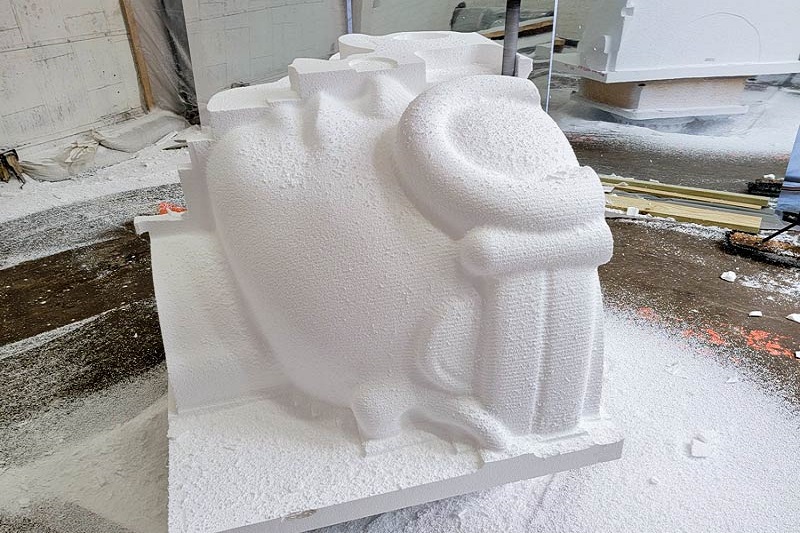

Ele pode processar uma variedade de materiais. Sua flexibilidade permite acabamentos de bordas e laterais em escultura de gesso.
A Blue Elephant é um fabricante profissional de CNC na China com mais de dez anos de experiência na indústria CNC. E é uma empresa de fabricação especializada em pesquisa e desenvolvimento, fabricação e vendas de máquinas CNC.
T/T 30% de depósito antes da produção e 70% de saldo contra cópia do B/L; L/C irrevogável à vista; Paypal; Western Union; Outros.
Sua segurança financeira é uma prioridade para nós. Oferecemos opções de pagamento seguras para garantir que suas transações estejam protegidas e sem preocupações.
Por mar, Por ar, Por expresso
Nossa equipe profissional de transporte e logística garante a entrega segura e eficiente de sua máquina CNC adquirida. Cuidamos de todos os aspectos da responsabilidade de envio de acordo com os termos de envio, sempre tentando minimizar quaisquer possíveis atrasos ou complicações.
EXW, FOB, CNF, CIF, DDP
O Porto de Carga é: Porto de Qingdao, China
A máquina de fresagem CNC de cinco eixos, também conhecida como centro de usinagem de cinco eixos, fresadora CNC de cinco eixos, etc., tem a vantagem de alta precisão de processamento e é especialmente usada para processar peças de trabalho de superfícies curvas complexas. Ela desempenha um papel importante na aviação, aeroespacial, militar, pesquisa científica, equipamentos de precisão, médico de alta precisão e outros campos.
O centro de usinagem de cinco eixos pode processar superfícies planas, superfícies curvas, superfícies inclinadas, furos oblíquos, superfícies curvas 2D, 3D e linhas retas 3D. Além disso, a máquina CNC de cinco eixos só precisa fixar e posicionar a peça de trabalho uma vez, podendo realizar fresagem, gravação, furação e serragem contínuas em todas as direções.
Ela pode ser usada para produzir:
1. Peças tipo caixa, como cabeçotes de cilindro de motor de automóvel, carcaças de embreagem e câmbio, bombas.
2. Superfícies curvas complexas, como engrenagens cônicas, pinhões, hélices.
3. Peças irregulares, incluindo processos de furação e fresagem, perfuração, alargamento e rosqueamento rígido.
4. Moldes, como moldes de navios, moldes automotivos, moldes de construção.
5. Estátuas e esculturas.
6. Móveis grandes de madeira maciça.
7. Modelos de espuma de poliestireno ou gesso.
Com a programação CNC, uma máquina CNC de 5 eixos pode mover a ferramenta simultaneamente em cinco eixos diferentes, o que ajudará a ferramenta a acessar o material de todas as direções. A tecnologia de usinagem de 5 eixos refere-se a uma tecnologia de usinagem em que superfícies curvas de forma complexa exigem o uso de 5 eixos independentes para realizar movimento de interpolação CNC juntos para obter uma superfície lisa e suave. O número de eixos na usinagem simultânea de cinco eixos refere-se ao número de eixos que precisam se mover independentemente ao processar a mesma superfície curva, e não ao número de eixos que podem ser controlados pela CNC. Comparado às máquinas CNC de três eixos, as máquinas CNC de cinco eixos podem reduzir erros de processamento e rugosidade de superfície em 1/3 a 1/6.
1. Indústria de materiais compósitos: Uma máquina CNC de 5 eixos pode cortar e perfurar diversos produtos de materiais compósitos, como peças plásticas, peças de fibra de vidro, produtos de borracha e plástico.
2. Indústria de moldes: As máquinas CNC de cinco eixos podem processar moldes de madeira de fibra de vidro, moldes de madeira fundida, produtos de resina, modelos de argila e vários moldes não metálicos.
3. Indústria de cerâmicas sanitárias: Uma máquina CNC de cinco eixos pode fazer moldes de gesso e processar diversos produtos de gesso.
4. Indústria de móveis: Máquinas CNC de cinco eixos podem fabricar projetos CNC de cinco eixos, como móveis de madeira maciça, partes de mortise e tenon de móveis e cotovelos de escada.
5. Indústria de instrumentos musicais: Máquinas CNC de cinco eixos podem realizar cortes e gravações de superfícies tridimensionais em grandes instrumentos musicais.
Como um dos melhores fabricantes profissionais de máquinas de gravação CNC de cinco eixos, ao manter máquinas de gravação CNC de cinco eixos, é necessário fortalecer a manutenção do sistema CNC. Caso contrário, o uso prolongado pode causar danos ao desempenho dos componentes eletrônicos e mecânicos. Portanto, para prolongar a vida útil da melhor máquina de fresagem de madeira CNC de 5 eixos o máximo possível, a manutenção de rotina é muito importante.
1. Desenvolver regras e regulamentos para a manutenção diária.
Determine seus próprios procedimentos de manutenção com base nas diferentes características das peças. Determine claramente quais kits CNC de 5 eixos precisam ser limpos todos os dias, se a estrutura mecânica está bem lubrificada e quais peças precisam ser substituídas regularmente (como escovas e comutadores de motores servo DC que devem ser inspecionados uma vez por mês).
2. Monitorar a tensão da rede do sistema CNC.
A máquina de fresagem de madeira CNC de 5 eixos da Blue Elephant permite que a tensão da rede do sistema CNC flutue dentro da faixa de 85% a 110% do valor nominal. Se ultrapassar essa faixa, o sistema da máquina de fresagem CNC de cinco eixos não funcionará corretamente. Pior ainda, os componentes eletrônicos dentro do sistema CNC podem ser danificados.
3. Substituir a bateria regularmente.
Para salvar o conteúdo armazenado quando o sistema CNC está desligado, um circuito de manutenção de bateria recarregável é instalado internamente. Quando o sistema CNC é ligado, a fonte de 5V fornece energia para o CMOSRAM através do diodo e carrega a bateria recarregável. Quando a alimentação do sistema CNC é cortada, as informações no CMOSRAM são mantidas pela bateria. Normalmente, mesmo que a bateria não apresente falhas, ela deve ser substituída uma vez por ano para garantir o funcionamento normal do sistema. Além disso, deve-se notar que a substituição da bateria deve ser feita enquanto o sistema CNC estiver ligado.
4. Verificar regularmente o gabinete CNC e o gabinete de alta tensão.
No verão, alguns usuários abrem a porta do gabinete CNC para dissipar calor, causando sobrecarga no sistema CNC de 5 eixos por muito tempo. Isso causará danos acelerados ao sistema de cinco eixos CNC. O método correto é reduzir a temperatura ambiente externa do sistema da máquina CNC de 5 eixos. Verifique diariamente se cada ventilador de resfriamento no gabinete do centro de usinagem de cinco eixos está funcionando corretamente. Ao mesmo tempo, verifique se o filtro do duto de ar está bloqueado a cada seis meses ou trimestralmente, dependendo do ambiente de trabalho. Se houver muita poeira no filtro, ele precisa ser limpo a tempo. Caso contrário, a temperatura dentro do gabinete do sistema CNC será muito alta (geralmente não permitido exceder 55°C), causando um alarme de superaquecimento ou operação não confiável do sistema CNC.
